8 Layer Stackup PCB
8 Layer Stackup PCB

8 Layer Stackup PCB

betaling Type: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. orde: 1 Piece/Pieces

Voeg toe aan mandje

Basis informatie

    Structuur: Multilayer Rigid PCB

    Solder Mask Color: Red

    Silkscreen Color: White

    Base Material: FR4 Tg170

    Dielectric: Prepreg

    Board Thickness: 1.6mm±10%

    Copper Weight: 1oz

    Surface Finish: ENIG 1u"

    Minimum Trace Width/Spacing: 0.15/0.15mm(6/6mils)

    Min. Hole Size: 0.25mm

    Flame Retardant Properties: 94 V-0

Additional Info

    verpakkingen: Vacuümpakket

    produktiviteit: 10000

    merk: JHY PCB

    vervoer: Ocean,Air

    Plaats van herkomst: China

    Certificaat: ISO9001

Beschrijving

8 Layer Stackup PCB

8-laags printplaat wordt over het algemeen geïnstalleerd in compacte apparaten die zeer beperkte eisen stellen aan de afstand, zoals laptop moederbord, communicatie-backplane, draagbaar horloge enz. Vanwege de complexiteit en hoge productiekosten, moet uw 8-laags PCB-fabricage worden verwerkt door een betrouwbare en ervaren fabrikant. JHYPCB richt zich met name op hoogwaardige PCB-productie en assemblagediensten gedurende 10 jaar en een verscheidenheid aan klanten zijn getuige van de goede kwaliteit en uitstekende diensten. Onze geavanceerde productielijnen en ons responsieve team zorgen ervoor dat u comfortabel blijft zitten zonder gedoe, omdat u de bestelling bij ons plaatst.

8-laags prototype PCB

De 8-laags Prototype FR-4 PCB is een printplaat met 8 lagen die stevig op elkaar zijn gestapeld met vooraf gedefinieerde en betrouwbare onderlinge verbindingen tussen de lagen.

Een 8-laags FR-4 PCB's hebben een complexere structuur.

1. Het heeft meerdere kracht- en grondvlakken - een digitaal grondvlak helpt bij het voorkomen van ruiskoppeling.

2. Het biedt meer vlakken voor het afschermen van signalen van andere signalen op aangrenzende lagen

3. Meer lagen helpen bij het routeren van signalen die moeten worden aangepast

4. Voor analoge signalen, met name die met RF, is isolatie en impedantiecontrole op sporen nodig.

8-laags PCB-stapel omhoog

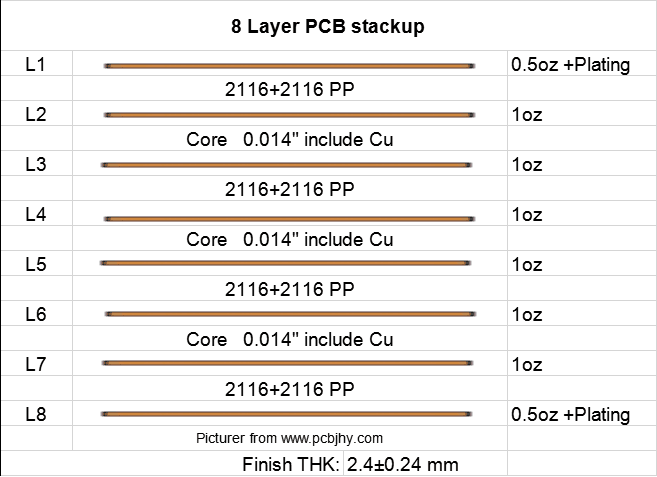

8 layer PCB stackup


De 8-laags PCB-stack-up biedt voldoende routeringsruimte voor meerdere power-eilanden. Alle signaallagen hebben minimaal één referentievermogen. De kracht- en aardlaag in het midden biedt een goede intervlakcapaciteit. Als uw systeem veel krachteilanden heeft en deze krachteilanden zich in de buurt van de onderste laag bevinden, hebben ze onvoldoende kracht om de capaciteit te aarden. Bovendien verwijst het retourpad voor de hogesnelheidssignalen in de onderste laag (signaal4) naar het vermogensvlak, dat niet grenst aan een grondvlak.
8 Layer PCB Stack up


8-laags PCB is stevig op elkaar gestapeld met betrouwbare en vooraf gedefinieerde onderlinge verbindingen tussen alle lagen. Om de kwaliteit te waarborgen, is een complex productieproces nodig. Door de scheiding tussen signaal2 en signaal3 gigantisch te houden, kunnen we mogelijke overspraak tussen signaal2 en signaal3 elimineren.


8 Layer PCB Stackup-93mil, 1oz copper thickness, 14mil core, 4*2*2116 Sheets


Een typische 8- laags PCB- stackup:

Signal1 - Ground - Signal2 - Power - Ground - Signal3 - Power - Signal4
A typical 8 Layer PCB Stackup
Een alternatieve 8-laags PCB Stackup:

Signal1 - Ground - Power - Signal2 - Signal3 - Ground - Power - Signal4

8 Layer PCB Stackup Guidelines

Een printplaat met 8 lagen kan worden gebruikt om nog twee routelagen toe te voegen of om de EMC-prestaties te verbeteren door nog twee vlakken toe te voegen. Hoewel we van elk geval voorbeelden kunnen zien, wordt het merendeel van de 8-laags PCB-stack-ups gebruikt om de EMC-prestaties te verbeteren in plaats van extra routelagen toe te voegen. De procentuele toename van de kosten van een 8-laags PCB-kaart ten opzichte van een 6-laags PCB-kaart is minder dan de procentuele toename in het gaan van 4-laags PCB's, waardoor het eenvoudiger wordt om de kostenstijging voor verbeterde EMC-prestaties te rechtvaardigen.

Wij zijn China Professional 8 layer PCB-fabrikant

Bekend als een van de goede dienstverleners van leveranciers van enkelzijdige, dubbelzijdige en meerlagige printplaten (PCB's), JingHongYi PCB (HK) Co., Limited's ultramoderne faciliteit met meer dan 500 zeer bekwame en ervaren werknemers werken is gevestigd in Shenzhen, Guangdong, China. We creëren een win-win relatie met wereldwijde klanten door ondersteuning met een sterk engineeringteam, extreem hoge kwaliteit, snelle productie en agressief concurrerende prijzen. Onze printplaten worden veel gebruikt in computers, communicatie, auto-accessoires, precisie- en testapparatuur, luchtvaart, ruimtetechnologieën en ect.

8 Layer PCB Instant Quote

Wij bieden hoogwaardige, goedkope 8-laags PCB.

In termen van een op maat gemaakte printplaat, is onze 8-laags PCB Instant Quote de snelste doorlooptijd tegen de beste prijs die we te bieden hebben. Voor on-demand prijzen en bestellen voor uw volgende printplaatproject, Get Fast Quote kunt u contact opnemen met onze online klantenondersteuning, Get 8 Layer PCB Quote nu!

Product & Service

  • Meerlagige PCB
  • Snelle draai PCB
  • Stijve PCB
  • Flexibele PCB
  • Rigid-flex PCB
  • Aluminium PCB
  • PCB-stencil

8 lagen PCB-productie

8 Layer PCB Manufacturing Plant8 Layer PCB Manufacturer

Rode ENIG 5u "2OZ 8-laags PCB Tentoonstelling

44 2

Waarom voor ons kiezen?

  • Bespaar geld en tijd! Zorg voor gemoedsrust!
  • Een professionele en betrouwbare fabrikant van PCB-prototypen.
  • Snelste PCB-prototype.
  • One-stop oplossing voor verschillende PCB & SMT stencil.
  • Lage kosten voor eenvoudige PCB's.
  • Betaalbare prijs voor hightech PCB.
  • Minimale bestellingen 1 stks.
  • 24-uurs online klantenservice.
  • Professionele PCB-ingenieur voor één-op-één service.
  • Zending op tijd.
  • Garandeer een goede service en kwaliteit van PCB-offerte tot levering.

Certificering (UL: E466618, TS16949, ISO9001.RoHS)

Kwaliteit is een van de hoekstenen van de activiteiten van Global Success. We werken actief met voortdurende verbeteringen om een ​​hoog kwaliteitsniveau van onze producten en onze diensten te waarborgen. Om onze klanten tevreden te stellen, richten we ons op het produceren van PCB's met stabiele topkwaliteit. We hebben het UL: E466618, TS16949, ISO9001.RoHS kwaliteitssysteem geïmplementeerd. Het perfecte systeem voor kwaliteitsborging en met verschillende inspectieapparatuur helpen ons om het hele productieproces te bewaken, de stabiliteit van dit proces en een hoge productkwaliteit te waarborgen. Ondertussen zijn geavanceerde instrumenten en technologische methoden geïntroduceerd om duurzame verbetering te bereiken.

UL Certification
TS16949 Certification
SGS Certification


PCB-verzending

JHY PCB biedt flexibele verzendmethoden voor onze klanten, u kunt kiezen uit een van de onderstaande methoden.

Shipment

Verzendproces
Na productie en testen worden uw PCB-bestellingen verzonden naar onze verzendafdeling. Als de fabrikant van meerlagige PCB's, zal de JHY PCB-verzendafdeling uw PCB snel verzenden zonder in behandeling te zijn.

De verpakkingsmanier van JHY PCB

  • Gebruik een professionele PCB-vacuümzak met droogmiddel erin. Volledig gecomprimeerd.
  • Plak label en RoHs-merk. Gebruik een tweede vacuümzak om de planken opnieuw te beschermen, vacuüm gecomprimeerd, zorg dat er geen uitzondering is.
  • Microsectie rapport en Tin testbord worden samen met PCB in dozen geplaatst.COC (certificaat van overeenstemming) zal per e-mail in PDF naar de klant worden verzonden.
  • Verschillende lagen dikke EPE (Expand aple poly ephylene) worden volledig in openingen tussen PCB's en dozen gevuld. De dikte van 1 laag EPE is 10 mm.
  • Neutrale verpakking wordt aangenomen als er geen speciale vereisten zijn. Sterke en dikke dozen (dikte: 10 mm, 7 lagen). Kartons van verschillende afmetingen zijn ontworpen om te voldoen aan de vraag naar verschillende PCB-afmetingen. Alle pakketten vallen binnen de gewichtslimiet van dozen. Voor massaproductieorder, normaal niet meer dan 21kg per karton.
  • Alle dozen die met stevig plakband zijn verzegeld, moeten twee keer worden verzegeld om ze duurzamer te maken.
  • Vast PP / PET-omsnoeringsmateriaal wordt buiten dozen gebruikt.
  • Verzendmerk, breekbaar merk en postcodelabel worden allemaal duidelijk geplakt.
Wat we ook doen of waar we aan denken, is ervoor zorgen dat boards veilig en snel naar de klant worden verzonden.

Hoe uw PCB verzenden?

  • Ten eerste zal de JHY PCB-verzendafdeling het orderadres en de factuur afdrukken.
  • Ten tweede zal JHY PCB de verzendinformatie instellen op de website van het logistiek bedrijf.
  • Ten derde zullen de medewerkers van het logistiek bedrijf het pakket ophalen bij JHY PCB en het naar u verzenden.

Zending Termijn

Met het oog op een betere klantenservice en het voldoen aan de vraag van de klant, biedt JHY PCB de volgende verzendmethoden.
JHY PCB is ervaren in exporteren. Voor PCB-prototypes en kleine tot middelgrote volumes van PCB-orders hebben we een stabiele en langdurige goede relatie met expediteur, zoals het internationale koeriersbedrijf DHL, FedEx, TNT, UPS. Voor massaproductieorder hebben we een beroemde en betrouwbare rederij voor ondersteuning.
