Boren met hoge precisie
Boren met hoge precisie

Miniaturizations

Recente ontwikkelingen in miniaturisaties waren een belangrijke oorzaak van het grote elan in de uitbreiding van de elektronische industrie. Naarmate miniaturisatie de industrie voortstuwt, wordt het fabriceren van elektronica en het produceren van PCB's een grote uitdaging. Het meest uitdagende aspect van de fabricage van PCB's is de integratie van doorvoeropeningen met hoge dichtheid en doorlopende gaten die worden gebruikt als verbindingen. De doorlopende gaten worden gebruikt voor het monteren van de elektronische componenten die de circuits vormen.

Naarmate de pakkingsdichtheid van de doorlopende gaten in de PCB-assemblagelijn toeneemt, neemt de vraag naar kleinere gaten respectievelijk toe. Twee hoofdtechnologieën die worden gebruikt om nauwkeurige en herhaalbare gaten met een diameter van microns te produceren, zijn mechanisch boren en laserboren. De doorvoergaten kunnen variëren van 50-300 micron en lopen ongeveer 1-3 mm diep met behulp van deze PCB-boortechnieken.

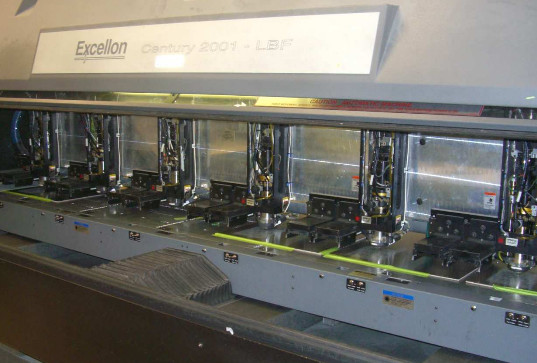

pcb-drill-room | PCB manufacturing

PCB-boorkamer | PCB-productie

Overwegingen bij het boren van PCB's

De boormachine bestaat uit een hogesnelheidsspindel die roteert met snelheden van ongeveer 300k RPM. Deze snelheden zijn essentieel voor het produceren van de vereiste nauwkeurigheid voor boren op micron-niveau op de PCB.

Om de nauwkeurigheid op hoge snelheden te behouden, maakt de spil gebruik van een luchtlager en een direct boorsamenstel, dat wordt vastgehouden door een precisiespantelkop. Bovendien wordt de vibratie van de punt van het bit geregeld binnen een bereik van 10 micron. Om de exacte positie van het gat op de PCB te behouden, wordt de boor op een servo-tafel gemonteerd, die de beweging van de tafel op de X- en Y-as controleert. Een tunnelactuator wordt gebruikt om de beweging van de PCB in de Z-as te regelen.

Omdat de steek van de gaten in de PCB-assemblagelijn voortdurend afneemt en de vraag naar een hogere doorvoer respectievelijk toeneemt, kan de elektronica om de servo te besturen op enig moment achterblijven. Het gebruik van laserboren om doorlopende gaten te creëren voor de productie van PCB's, helpt deze vertraging te verminderen of weg te nemen en is de eis van de volgende generatie.

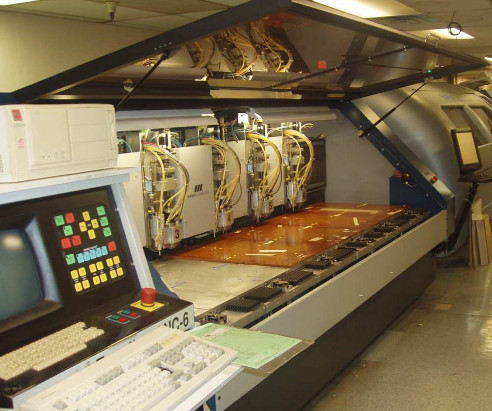

PCB-drilling | PCB fabrication

PCB-boringen | PCB-fabricage

Laserboren

Laserboren die worden gebruikt bij het fabricageproces van PCB's, bestaande uit een complexe reeks optica, die wordt gebruikt om de nauwkeurigheid van de laser te regelen, die nodig is om een ​​goed gat te maken.

De grootte (diameter) van het te boren gat in de PCB wordt geregeld met behulp van de opening van de opstelling en de diepte van het gat wordt bepaald door de tijd van belichting. Ook wordt de bundel opgesplitst in verschillende energiebanden om verder controle en precisie te bieden. Een bewegende focuslens wordt gebruikt om de energie van de laserstraal exact op de boorlocatie te concentreren. Een Galvano-sensor wordt gebruikt om de print nauwkeurig en met hoge snelheid en nauwkeurigheid te verplaatsen en positioneren. Galvanosensoren die kunnen schakelen met snelheden van 2400 KHz worden momenteel in de industrie gebruikt.

Bovendien kan een nieuwe methode die bekend staat als de directe belichtingstechniek ook worden gebruikt om gaten in de printplaat te boren. Deze techniek is gebaseerd op de concepten van beeldverwerking, waarbij het systeem de nauwkeurigheid en snelheid verhoogt door een beeld van de PCB te maken en dat beeld om te zetten in een positiekaart. De positiekaart wordt vervolgens gebruikt om de PCB onder de laser uit te lijnen voor het boorproces.

Geavanceerd onderzoek in beeldverwerkingsalgoritmen en precieze optica zullen de doorvoer en het rendement van de PCB-fabricage en het snelle boren in het proces verder verbeteren.

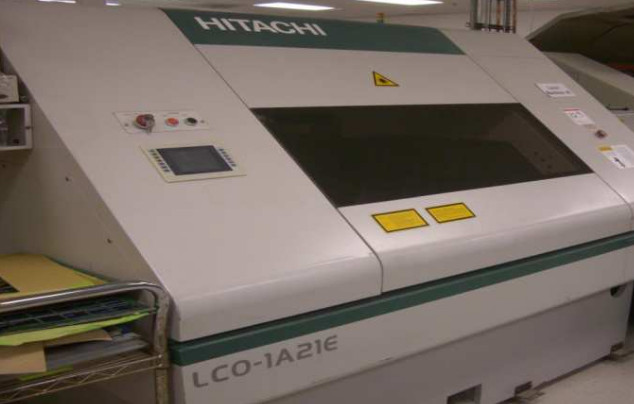

pcb-laser-drilling | PCB manufacturing

pcb-laser-boren | PCB-productie
