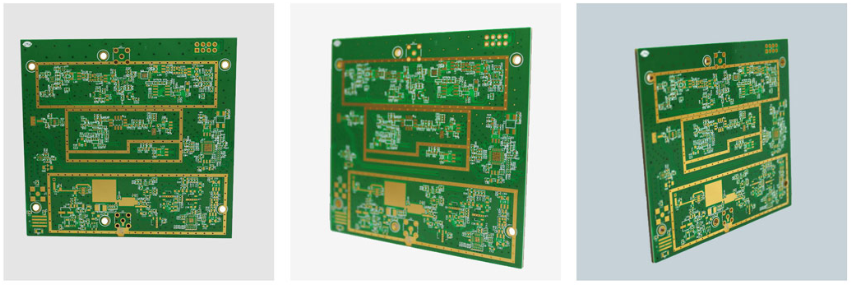

6-laags Rogers + FR4 Mixed Medium Hoogfrequente PCB

6-laags Rogers + FR4 Mixed Medium Hoogfrequente PCB

betaling Type: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. orde: 1 Bag/Bags

Voeg toe aan mandje

Basis informatie

    Layers: 6 Layer

    Surface Treatment: Immersion Gold

    Special Process: Mixed Media, Gold Fingers

    PCB Material: ROGERS 4350 + FR4

    Outer Line Width / Line Spacing: 7/7mil

    Inner Layer Line Width / Line Distance: 5/5mil

    Board Thickness: 2.3mm

    Minimum Aperture: 0.6mm

Additional Info

    produktiviteit: 10000

    merk: JHY PCB

    vervoer: Ocean,Air

    Plaats van herkomst: China

    Certificaat: ISO9001

Beschrijving

trefwoorden: 6-laags hoogfrequente PCB, Rogers FR4 PCB, hoogfrequente PCB-platen, hoge kwaliteit meerlagige PCB's , hoge frequentie PCB-materiaal


Lagen : 6 lagen
Speciaal proces : gemengde media, gouden vingers
PCB-materiaal : ROGERS 4350 + FR4
Oppervlaktebehandeling : onderdompeling goud
Buitenste lijnbreedte / regelafstand : 7 / 7mil
Binnenste laag lijnbreedte / lijnafstand: 5 / 5mil
Plaatdikte : 2,3 mm
Minimale opening : 0,6 mm

6-layer Rogers + FR4 Mixed Medium High Frequency Printed Circuit Board

6-laags Rogers + FR4 gemengd medium hoogfrequent printplaat


6-laags Rogers + FR4 gemengde medium hoogfrequente PCB? Kunnen zulke moeilijke hoogfrequente PCB's ook worden vervaardigd? Ja dat kunnen we. Jinghongyi PCB is een high-end PCB-fabrikant die gespecialiseerd is in zeer nauwkeurige meerlagige PCB, hoge Tg-PCB, impedantiebesturings-PCB, BGA-PCB en hoogfrequente hoge snelheid RF-PCB. Materialen die worden gebruikt bij de productie van PCB's, zoals Rogers, FR4, enz., Zijn op voorraad en we hebben een zeer goede samenwerkingsrelatie met materiaalleveranciers, die kunnen zorgen voor de tijdige levering van grondstoffen, zorgen voor het controleerbare productieschema en voldoen aan de vereisten van de leveringscyclus.

Wat is een printplaat met hoge frequentie?


Hoogfrequente printplaat verwijst naar de speciale printplaat met hoge elektromagnetische frequentie, die wordt gebruikt op het gebied van hoge frequentie (frequentie groter dan 300 MHz of golflengte minder dan 1 m) en magnetron (frequentie groter dan 3GHz of golflengte minder dan 0,1 M) . De hoogfrequente PCB is een printplaat geproduceerd door een gedeeltelijk proces van een conventionele stijve printplaatvervaardigingsmethode op een met koper beklede microgolfsubstraatplaat of door een speciale verwerkingsmethode.

In het algemeen kan hoogfrequente PCB worden gedefinieerd als een printplaat met een frequentie boven 1 GHz.

Kenmerken van hoogfrequente PCB:


1. Hoog rendement

De hoogfrequente printplaat met een kleine diëlektrische constante zal ook een klein verlies hebben, en de geavanceerde inductieverwarmingstechnologie kan de beoogde verwarmingsvraag met een hoog rendement bereiken. Natuurlijk, terwijl het zich richt op efficiëntie, heeft het ook de kenmerken van milieubescherming, wat zeer geschikt is voor de ontwikkelingsrichting van de hedendaagse samenleving.

2. snel

De transmissiesnelheid is omgekeerd evenredig met de vierkantswortel van de diëlektrische constante, wat betekent dat hoe kleiner de diëlektrische constante, hoe sneller de transmissiesnelheid. Dit is het voordeel van de hoogfrequente printplaat. Het gebruikt een speciaal materiaal, dat niet alleen de kenmerken van een lage diëlektrische constante garandeert, maar ook een stabiele werking behoudt, wat erg belangrijk is voor signaaloverdracht.

3. grote controleerbaarheid

Het wordt veel gebruikt in hoogfrequente printplaten voor de warmtebehandeling van precisiemetaalmaterialen in verschillende industrieën. In het veld van zijn veld kan niet alleen de verwarming van verschillende dieptedelen worden gerealiseerd, maar ook de lokale kenmerken kunnen worden verwarmd, of deze nu oppervlak of diep zijn. Geconcentreerde of gedecentraliseerde verwarming kan eenvoudig worden gedaan.

4. sterke tolerantie

Diëlektrische constante en medium hebben bepaalde eisen aan het milieu, vooral het natte weer zal het gebruik van het bord ernstig beïnvloeden. Hoogfrequente printplaten gemaakt van extreem laag absorberende materialen kunnen dergelijke omgevingen uitdagen, terwijl ze ook het voordeel hebben dat ze bestand zijn tegen chemische corrosie, vochtbestendigheid, hoge temperatuur en grote afpelsterkte, waardoor hoogfrequente printplaten krachtig presteren.

Hoogfrequent printplaatmateriaal


Het substraatmateriaal dat wordt gebruikt in de hoogfrequente printplaat moet uitstekende elektrische eigenschappen, goede chemische stabiliteit hebben en het verlies op het substraat is erg klein naarmate de frequentie van het vermogenssignaal toeneemt, dus het belang van de hoogfrequente kaart is gemarkeerd.

Daarom is het, bij het selecteren van een substraat voor een PCB voor een hoogfrequent circuit, met name noodzakelijk om de verschillende eigenschappen van het materiaal DK bij verschillende frequenties te onderzoeken. Voor de vereisten van hogesnelheidstransmissie van signaalaccentuering, of karakteristieke impedantiebesturingsvereisten, concentreer u op DF en zijn prestaties onder omstandigheden van frequentie, temperatuur en vochtigheid.

Onder de voorwaarde van frequentiewijziging vertoont het algemene type substraatmateriaal een grote verandering van DK- en DF-waarden. Vooral in het frequentiebereik van l MHz tot l GHz veranderen hun DK- en DF-waarden aanzienlijker. Een substraat van algemeen type op basis van epoxyhars-glasvezel (algemeen type FR-4) heeft bijvoorbeeld een DK-waarde van 4,7 bij een frequentie van 1 MHz en een DK-waarde van 4,19 bij een frequentie van 1 GHz. Boven lGHz is de DK-waarde meestal vlak. De veranderende trend is kleiner naarmate de frequentie toeneemt (maar de verandering is niet groot). Bij 10 GHz is de DK-waarde van FR-4 bijvoorbeeld in het algemeen 4,15 en verandert het substraatmateriaal met hoge snelheid en hoge frequentie karakteristieken in frequentie. In het geval van DK verandert de DK-waarde weinig en blijft de DK veranderen in het bereik van 0,02 van de veranderingsfrequentie van 1 MHz tot 1 GHz. De DK-waarde neigt licht af te nemen van lage naar hoge frequentie.

De diëlektrische verliesfactor (DF) van een algemeen type substraatmateriaal wordt beïnvloed door een verandering in frequentie (vooral in een hoogfrequent bereik), en de verandering in DF-waarde is groter dan die van DK. De wet van verandering neigt toe te nemen. Bij het evalueren van de hoogfrequente eigenschappen van substraatmateriaal ligt de focus van het onderzoek daarom op de verandering van de DF-waarde. Er zijn twee verschillende typen van twee soorten substraatmaterialen met kenmerken met hoge snelheid en hoge frequentie. Over het algemeen zijn er twee verschillende soorten substraatmaterialen: de ene is dat de (DF) -waarde weinig verandert met de frequentie. Er is ook een klasse die, hoewel in grootte vergelijkbaar met het algemene substraatmateriaal, een lagere (DF) waarde heeft.

Hoogfrequente printplaten met inductieverwarmingstechnologie zijn op grote schaal gebruikt in de communicatie-industrie, veldtechnologie veldpromotie en high-speed informatieverwerkingssystemen om te voldoen aan de eisen van vele uiterst nauwkeurige parameterinstrumenten. Een betrouwbare hoogfrequente printplaat biedt grote hulp bij de daadwerkelijke productie.

Hoe hoogfrequent hoge snelheid PCB-materiaal te kiezen


Om het PCB-substraat te selecteren, moet een evenwicht worden gevonden tussen het voldoen aan de ontwerpvereisten, massaproductie en kosten. Kortom, de ontwerpvereisten omvatten elektrische en structurele betrouwbaarheid. In het algemeen zal bij het ontwerpen van een zeer snelle printplaat (frequentie hoger dan GHz) het probleem met PCB-materiaal belangrijker zijn. Het FR-4-materiaal, dat nu algemeen wordt gebruikt, heeft bijvoorbeeld een groot diëlektrisch verlies DF (diëlektrisch verlies) bij verschillende GHz, wat mogelijk niet van toepassing is.

Het digitale hogesnelheidssignaal van 10 Gb / s is bijvoorbeeld een blokgolf, die kan worden beschouwd als de superpositie van sinusgolfsignalen van verschillende frequenties. Daarom bevat 10 Gb / s veel verschillende frequentiesignalen: 5 GHz fundamenteel signaal, 3-orde 15 GHz, 5-orde 25 GHz, 7-orde 35 GHz signaal, enz. De integriteit van het digitale signaal en de steilheid van de boven- en onderrand zijn de hetzelfde als het lage verlies en de lage vervormingstransmissie van de RF-magnetron (het hoogfrequente harmonische deel van het digitale signaal bereikt de magnetronfrequentieband). Daarom is de selectie van high-speed digitale circuitmaterialen in veel aspecten vergelijkbaar met de vereisten van RF-microgolfschakelingen.

De belangrijkste factoren waarmee rekening moet worden gehouden bij de selectie van geschikte basismaterialen zijn de volgende:

1. maakbaarheid:

2. Verschillende uitvoeringen (elektrisch, prestatiestabiliteit, enz.) Die overeenkomen met producten:

Laag verlies, stabiele Dk / Df-parameters, lage dispersie, kleine variatiecoëfficiënt met frequentie en omgeving, kleine tolerantie van materiaaldikte en lijmgehalte (goede impedantiecontrole), als het spoor lang is, overweeg dan koperfolie met lage ruwheid. Bovendien moet het hogesnelheidscircuit in de vroege fase van het ontwerp worden gesimuleerd en is het simulatieresultaat de referentiestandaard van het ontwerp. "Xingsen Technology-Agilent (High Speed ​​/ RF) Joint Lab" lost de prestatieproblemen van inconsistente simulatieresultaten en tests op. Het heeft veel simulatie en daadwerkelijke test-gesloten-lusverificatie gedaan, en de simulatie kan consistent zijn met de daadwerkelijke meting via unieke methoden.

3. De beschikbaarheid van materialen tijdig:

Veel hoogfrequente aanschafcycli van plaatmateriaal zijn erg lang, zelfs 2-3 maanden; naast het conventionele hoogfrequente plaatmateriaal RO4350 op voorraad, moet veel hoogfrequent plaatmateriaal door klanten worden geleverd. Daarom moeten hoogfrequente platen van tevoren met fabrikanten communiceren en materialen zo snel mogelijk voorbereiden;

4. Kosten:

5. Toepasselijkheid van wet- en regelgeving:

Het moet worden geïntegreerd met de milieubeschermingsvoorschriften van verschillende landen om te voldoen aan de vereisten van RoHS en halogeenvrij.

Onder de bovengenoemde factoren is de hoge snelheid van de digitale schakeling de belangrijkste factor waarmee rekening moet worden gehouden bij de selectie van PCB-materiaal. Hoe hoger de snelheid van het circuit, hoe kleiner de DF-waarde van het geselecteerde PCB-materiaal. De printplaat met laag verlies zal geschikt zijn voor 10 Gb / s digitale schakeling; 25 gb / s digitale schakeling moet de kaart selecteren met minder verlies; de kaart met ultra-low loss is geschikt voor de snellere digitale hogesnelheidscircuits en de snelheid kan 50 GB / s of hoger zijn.

Van materiaal DF:

Het printplaatmateriaal met DF tussen 0,01 en 0,005 is geschikt voor het digitale circuit met de bovengrens van 10 Gb / S;

DF tussen 0,005-0,003 is geschikt voor digitale circuits met een bovengrens van 25 gb / s;

Printplaatmaterialen met DF niet meer dan 0,0015 zijn geschikt voor 50GB / s of zelfs hogere snelheid digitale circuits.

Gebruikelijke high-speed PCB-materialen zijn:

1) Rogers: ro4003, ro3003, ro4350, ro5880, enz

2) TUC: tuc862, 872slk, 883, 933, enz

3) Panasonic : Megtron4 、 Megtron6, enz

4) Isola: fr408hr, is620, is680, enz

5) Nelco : N4000-13 、 N4000-13EPSI, enz

6) ShengYi

Natuurlijk zijn er veel andere hoogfrequente plaatmaterialen, zoals Aarlen (overgenomen door Rogers) en Taconic, allemaal oude RF-microgolffabriekfabrieken met gegarandeerde prestaties.
