JingHongYi PCB (HK) Co., Limited

6-laags stijve Flex PCB
6-laags stijve Flex PCB

6-laags stijve Flex PCB

betaling Type: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. orde: 1 Piece/Pieces

Voeg toe aan mandje

Basis informatie

    Toepassing: Consumentenelektronica

    Vlamvertragende eigenschappen: V0

    Surface Finish: HASL LF

    Base Material: Copper

    Dielectric: FR-4 Tg170

    Mechanical Rigid: Fexible

    Material: Fiberglass Epoxy,Shengyi PI

    Thickness: Rigid 1.2±0.12mm, Flex 0.15+/-0.03mm

    Copper Weight: 1oz

    Min. Hole Size: 0.2mm

    Flame Retardant Properties: 94 V-0

    Insulation Materials: Organic Resin

    Applications: Industrial Controllers

Additional Info

    verpakkingen: Vacuümpakket

    produktiviteit: 10000

    merk: JHY PCB

    vervoer: Ocean,Air

    Plaats van herkomst: China

    Certificaat: ISO9001

Beschrijving

Stijve flexibele printplaat

Stijve flexibele printplaten worden al meer dan 20 jaar gebruikt in de militaire en ruimtevaartindustrie. In de meeste stijve flexibele printplaten bestaat de schakeling uit meerdere flexibele circuitbinnenlagen die selectief aan elkaar zijn bevestigd met behulp van een epoxy pre-pre-hechtfilm, vergelijkbaar met een meerlagig flexibel circuit. Een meerlagig star flexcircuit bevat echter een kaart extern, intern of beide naar behoefte om het ontwerp te realiseren.

Stijve flexibele printplaat combineert het beste van zowel stijve kaarten als flexibele circuits die samen in één circuit zijn geïntegreerd. Het twee-in-één circuit is verbonden door geplateerde doorgaande gaten. Stijve flexibele circuits bieden een hogere componentdichtheid en betere kwaliteitscontrole. Ontwerpen zijn star waar extra ondersteuning nodig is en flexibel rond hoeken en gebieden die extra ruimte vereisen.

Hoewel de ontwerpopties eindeloos zijn bij het combineren van stijve platen met flexibele circuits, hebben we u voorzien van stijve flexcombinaties die het meest worden gebruikt.

Stijve flexibele flexibele printplaat met 6 lagen

Een stijve flexibele printplaatcombinatie van zes lagen met stijve flexibele printplaten heeft zes geleidende koperlagen. De twee meest voorkomende ontwerptypen zijn:

  • Zes-laags rigide flexibele PCB - twee flexibele lagen en vier stijve lagen
  • Zes-laags stijve Flex PCB - Vier flexibele lagen en twee stijve lagen

Voordelen van een rigide flexibele printplaat

Er zijn veel voordelen op hoog niveau voor Rigid Flex-circuits, waaronder:

  • Verbindingsbetrouwbaarheid - Het verbinden van stijve lagen met flexibele kabels is de basis voor combinatie van stijve flexibele circuits.
  • Lager aantal onderdelen - Vergeleken met een traditionele stijve plaat, vereisen combinatie stijve flexibele circuits minder onderdelen en onderlinge verbindingen.
  • Flexibele ontwerpopties - Bij Flexible Circuit Technologies zijn we er trots op de meest complexe ontwerpuitdagingen aan te gaan. Stijve flexcircuits kunnen worden ontworpen om te voldoen aan zeer complexe en onvoorstelbare configuraties terwijl een star substraat wordt gebruikt. Rigide flexcircuitontwerpen kunnen het volgende inhouden:
1, Zeer complexe configuraties
2, gecontroleerde impedantie
3, drie tot acht lagen combinaties
4, verminderde interconnecties
  • Toepassingen met hoge dichtheid - Vaker wel dan niet, wordt de stijve component van een rigide flexcircuit gebruikt voor apparaatpopulatie met hoge dichtheid. Bovendien maken flexibele circuits minutieus smalle lijnen mogelijk die plaats maken voor apparaatpopulatie met hoge dichtheid. Denser apparaatpopulaties en lichtere geleiders kunnen in een product worden ontworpen, waardoor ruimte wordt vrijgemaakt voor extra productfuncties.
  • Pakketgrootte en gewichtsreductie - Meerdere systemen in stijve platen creëren meer gewicht en gebruiken meer ruimte. De combinatie van stijve platen met flexibele circuits zorgt voor een meer gestroomlijnd ontwerp waardoor de pakketgrootte en het gewicht worden verminderd.
Toepassingen van stijve flexibele printplaat

Er zijn twee fundamentele structurele toepassingen die moeten worden begrepen met betrekking tot de flexibele component van een stijve flex
  • Statische toepassing - Een toepassing waarbij flexcircuits alleen nodig zijn om het circuit te installeren en in de toepassing te passen (ook bekend als flex-to-fit of flex-to-install).
  • Dynamische buigtoepassingen - Een situatie waarbij het flexcircuitgebied zelf om een ​​aantal redenen dynamisch wordt gebogen naast een eenvoudige installatie.
Het is belangrijk om enige achtergrondinformatie over rigide flexcircuits te begrijpen:

De vooruitgang op het gebied van rigide printplaattechnologie heeft de toepassingen op elektronische producten verbreed van computer-, communicatie- en consumentenelektronica tot automotive, medische en militaire elektronica.

De toenemende vraag naar krachtigere en kleinere producten drijft de behoefte aan meerdere lagen voor een grotere, fijnere lijnbreedte en afstand en kleinere gatafmetingen.

Materialen van stijve flexibele printplaat

Geleiders - Koper is de meest gebruikte geleider en wordt geleverd in verschillende diktes om aan de eisen van elke klant te voldoen. Dirigent opties omvatten:
1, gewalst gegloeid (RA) koper

2, Electro afgezet (ED) koper

Lijmen - Lijmkeuze hangt af van de behoeften van de klant en de dikte van de geleider. Veel voorkomende lijmen zijn onder meer:
  • epoxy
  • Acryl
  • Prepreg
  • Drukgevoelige lijm (PSA)
  • Zelfklevend basismateriaal
Isolatoren - Flexibel substraat (basis) en deklegmaterialen zijn verkrijgbaar in verschillende diktes. Gemeenschappelijke isolatoren zijn onder meer:
  • FR-4
  • polyimide
  • Polyester, polyethyleennaftalaat (PEN) en polyethyleentereftalaat
  • (PET)
  • Soldeer masker
  • Flexibel soldeermasker
  • Omslagfoto met foto-afbeelding (PIC)
Afwerkingen - De uiteindelijke afwerking hangt af van de assemblage-eisen van elke klant en de toepassing van het eindproduct. Gemeenschappelijke afwerkingen zijn onder meer:
  • Soldeer (compatibel met Tin / Lood of RoHS)
  • Blik
  • Onderdompeling nikkel / goud
  • Hard nikkel / goud
  • Draad bondable goud
  • Organisch: Entek of Organic Solderability Preservative (OSP)
  • Zilver
  • Koolstof
Stijve flexibele printplaat Geavanceerde functies

Terwijl de markt voor rigide flexcircuits blijft groeien, zijn er veel technologische ontwikkelingen geweest, waaronder:
  • Luchtspleet - Door het proces van selectieve binding wordt meer flexibiliteit bereikt door [onthechtende "lagen zodat ze vrij kunnen buigen. Bij Flexible Circuit Technologies zijn we er trots op een toonaangevende ontwerper te zijn van deze luchtspleettechnologie waardoor uw ontwerpen meer flexibiliteit hebben .
  • Componentenassemblage - Flexible Circuit Technologies biedt doorvoergaten en oppervlaktemontage, evenals in circuittests, conforme coating en elektrostatische beschermende verpakking.
  • Gecontroleerde impedantie - Met toenemende signaalschakelsnelheden moeten ingenieurs de impedantie van sporen begrijpen en beheersen. Met korte signaalovergangstijden en hoge kloksnelheden van moderne digitale circuits, moeten sporen worden beschouwd als transmissielijnen in plaats van eenvoudige onderlinge verbindingen. Met de hogere snelheidseisen van vandaag, zijn gecontroleerde impedantiesporen ontworpen om elektrische reflecties te minimaliseren en een foutloze overgang tussen het spoor en de onderlinge verbindingen te garanderen. Gecontroleerde impedantie, indien perfect geoptimaliseerd, maakt controle over de fysieke afmetingen en het materiaal van de kabel mogelijk. Gecontroleerde impedantiesignaaloverdracht vereist dat flexibele circuitmaterialen uniform zijn in zowel dikte als elektrische eigenschappen. Het is noodzakelijk dat de circuitfabrikant de koperfolie nauwkeurig etst om de impedantie te optimaliseren.
  • Panelisatie - Meerdere circuits zijn gedeeltelijk gestanst met uitbreeklipjes zodat ze in het paneel kunnen blijven voor componentenassemblage tijdens de [pick & place "en golfsoldeerprocessen. Zodra het paneel van stijve flexibele printplaten is gemonteerd, klikt u verwijder ze door de uitbreeklipjes te knippen en ze zijn klaar voor montage in uw eindproduct.
  • Drukgevoelige lijmen (PSA's) - PSA's met een lossingsvoering worden gebruikt in toepassingen waarbij een gedeelte van het circuit op een specifieke locatie in het eindproduct moet worden bevestigd. Tijdens de assemblage wordt de verwijderbare voering weggetrokken en maakt de blootgestelde kleefstof het mogelijk dat de assembler het circuit op zijn plaats drukt en daar houdt.
  • Afscherming - Afscherming wordt toegepast wanneer een toepassing limieten vereist voor elektromagnetische en / of elektrostatische interferentie. Beschermende afscherming kan een patroon of solide hebben. Hoe dan ook, het vermindert ruis en regelt de impedantie van signaallijnen. Herhaalbaarheid is gewaarborgd door etsen.

6-laags stijve flexibele printplaat stackup

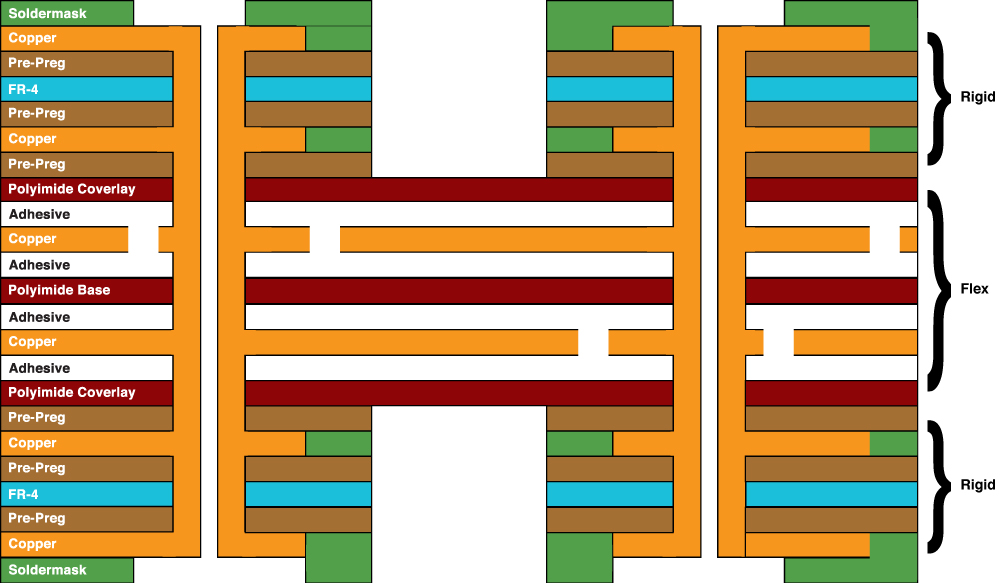

6 Layer Rigid Flex PCB - Two flex layers and four rigid layers



Rigid Flex PCB met 6 lagen: twee flexibele lagen en vier stijve lagen.

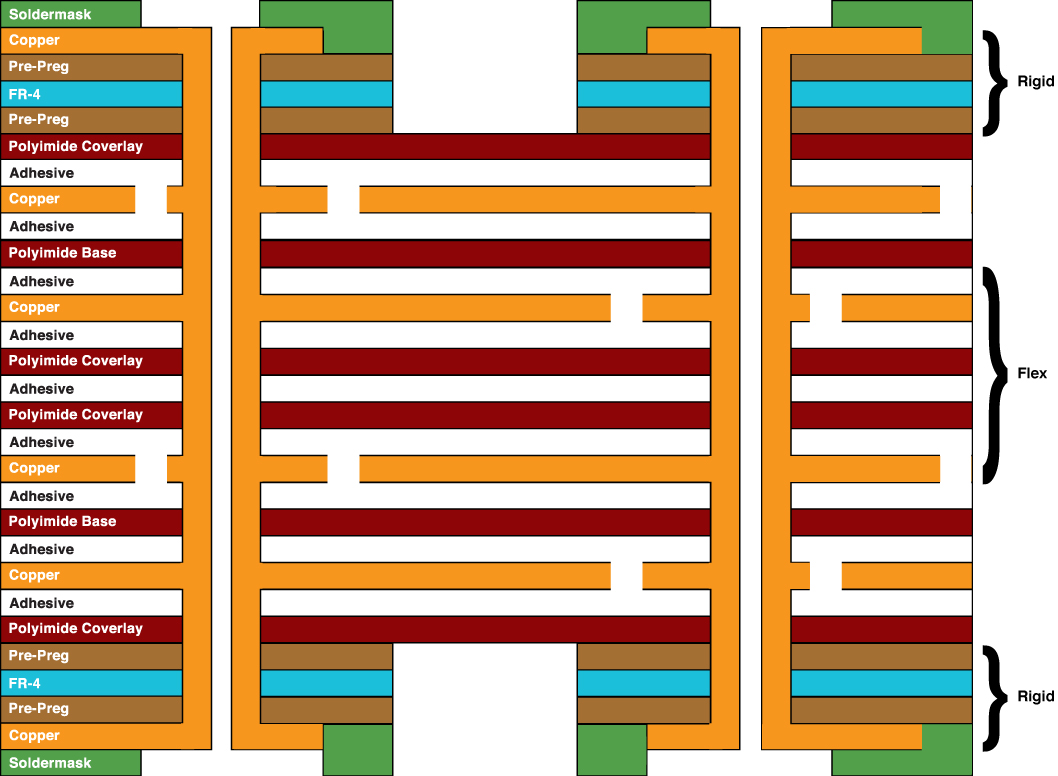

Six-Layer Rigid Flex - Four flex layers and two rigid layers.


Six-Layer Rigid Flex: vier flexibele lagen en twee stijve lagen.

Stijve flexibele PCB-fabrikant

Waarom voor ons kiezen?

  • Bespaar geld en tijd! Zorg voor gemoedsrust!
  • Een professionele en betrouwbare fabrikant van PCB-prototypen.
  • Snelste PCB-prototype.
  • One-stop oplossing voor verschillende PCB & SMT stencil.
  • Lage kosten voor eenvoudige PCB's.
  • Betaalbare prijs voor hightech PCB.
  • Minimale bestellingen 1 stks.
  • 24-uurs online klantenservice.
  • Professionele PCB-ingenieur voor één-op-één service.
  • Zending op tijd.
  • Garandeer een goede service en kwaliteit van PCB-offerte tot levering.


6-laags rigide flexibele PCB-productie

Rigid Flex PCB making | www.pcbjhy.comRigid Flex PCB Fabrication | www.pcbjhy.com


Stijve flexibele printplaat productie mogelijkheden

Lees hieronder meer over JHY PCB door de productiecapaciteit van Rigid Flex PCB te verkennen. We kunnen meer doen dan u zich kunt voorstellen.


Item

Manufacturing Capability

PCB Layers

1 - 12layers

Laminate

Flexible part: DuPont PI,  Shengyi PI

Rigid part: PI/FR4

Maximum PCB Size(Length x Width)

406*610mm

Board Thickness

3.2mm

Finished board thickness tolerance

±2mil(±0.04m)

Copper Thickness

0.3oz - 1.0oz or higher

Min Tracing/Spacing

2.5mil/2.5mil

Min. Annular Ring

4mil

Min. Drilling Hole Diameter

8mil(0.2mm)

Min. hole size

8mil(0.2mm)

Min. finished via diameter

6mil(0.15mm)

Tolerance of dimension

3mil(0.076 mm)

Solder Mask Color

Green, White, Blue, Black, Red, Yellow

Silkscreen Color

White, Black, Yellow

Surface Finish

OSP

HASL(Hot Air Solder Leveling)

HASL Lead-Free

Flash Gold

ENIG (Electroless Nickle/Immersion Gold)

Immersion Tin

Immersion Silver

Special technologies

Impedance Control+/-10%

Gold fingers

Stiffener (PI/FR4)

Peelable solder mask


Product Categorie : Rigid Flex PCB
