JingHongYi PCB (HK) Co., Limited

Dubbelzijdige rigid-flex PCB

Dubbelzijdige rigid-flex PCB

betaling Type: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. orde: 1 Piece/Pieces

Voeg toe aan mandje

Basis informatie

    Application: Test Equipment

    Type: Double-sided Rigid-flex PCB

    Structure: 1 + 1 Structure

    Size: 34.8 * 20MM

    Tolerance: ± 0.03mm

    Surface Treatment: Immersion Gold

Additional Info

    verpakkingen: Vacuümpakket

    produktiviteit: 10000

    merk: JHY PCB

    vervoer: Ocean,Air

    Plaats van herkomst: China

    Certificaat: ISO9001

Beschrijving

Doubile Sided Rigid Flexible PCB

Toepassing : testapparatuur
Type : dubbelzijdige stijve flex PCB
Structuur : 1 + 1 Structuur
Grootte : 34,8 * 20 mm
Tolerantie : ± 0,03 mm
Dikte van afgewerkte plaat : flexibele printplaat 0,12 mm ± 0,05 mm, stijve printplaat 1,6 mm ± 0,1 mm
Oppervlaktebehandeling : onderdompeling goud
Procesvereisten : Groene olie soldeermasker, witte charecter, doorgaande plaat

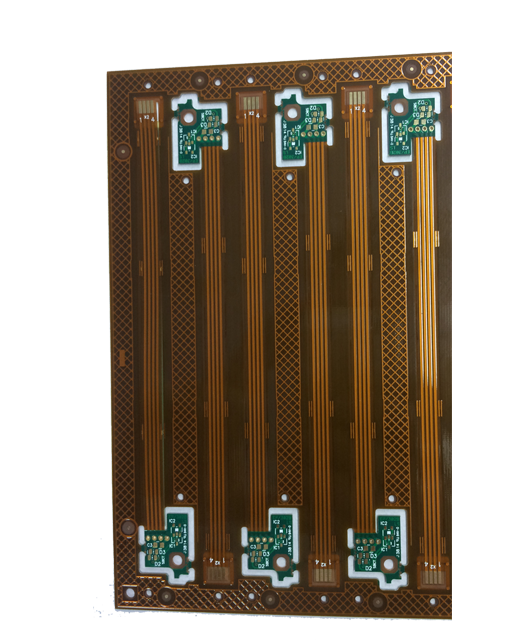

Double-sided Rigid Flexible PCB

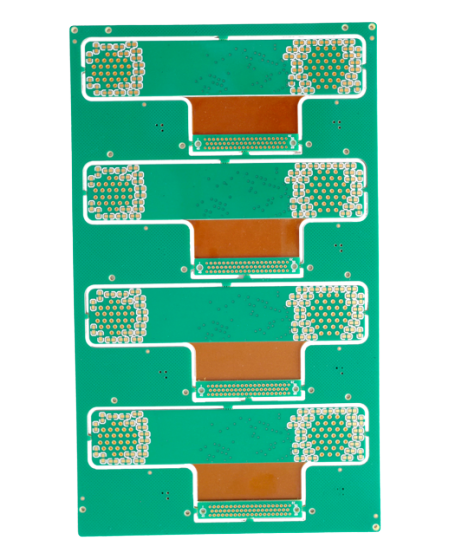

Double Sided Rigid Flexible PCB

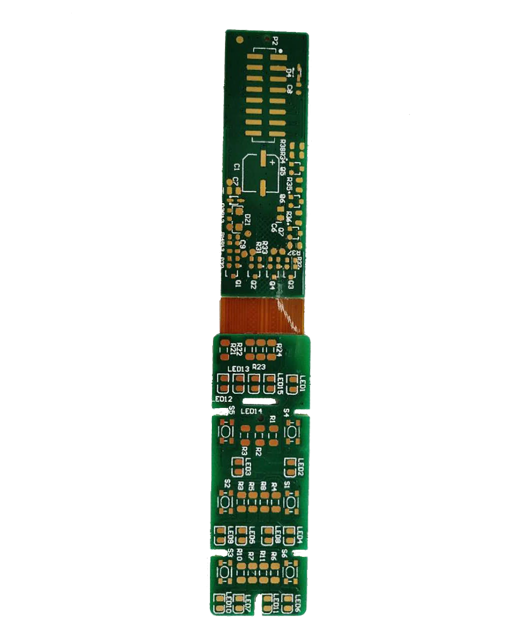

Double Side Rigid Flex PCB

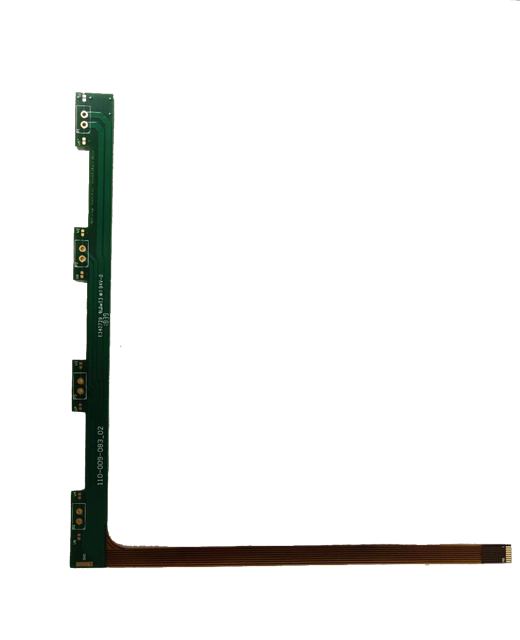

Double Sided Rigid-Flexi PCB
Name:Double-sided Rigid-Flexible PCB
Base plate: FR4 TG170
Plate thickness: 0.6mm
Layers: 2
Minimum line width and line spacing: 0.1/0.15mm
Minimum aperture: 0.2mm
Thickness of finished copper: 1/2oz
Surface treatment: ENIG
Name:Double Sided Rigid Flexible PCB
Base plate: FR4 TG170
Plate thickness: 0.6mm
Layers: 2
Minimum line width and line spacing: 0.1/0.15mm
Minimum aperture: 0.2mm
Thickness of finished copper: 1/2oz
Surface treatment: ENIG
Name:Double Sided Rigid Flex PCB
Base plate: FR4 TG135
Plate thickness: 1.2mm
Layers: 2
Minimum line width and line spacing: 0.15/0.12mm
Minimum aperture: 0.25mm
Thickness of finished copper: 1 oz
Surface treatment: ENIG
Name:Double Sided Rigid-Flexi PCB
Base plate: FR4 TG170
Plate thickness: 0.6 mm
Layers: 2
Minimum line width and line spacing: 0.1/0.1mm
Minimum aperture: 0.2mm
Thickness of finished copper: 1 oz
Surface treatment: ENIG
Double Sided Rigid flexi PCB

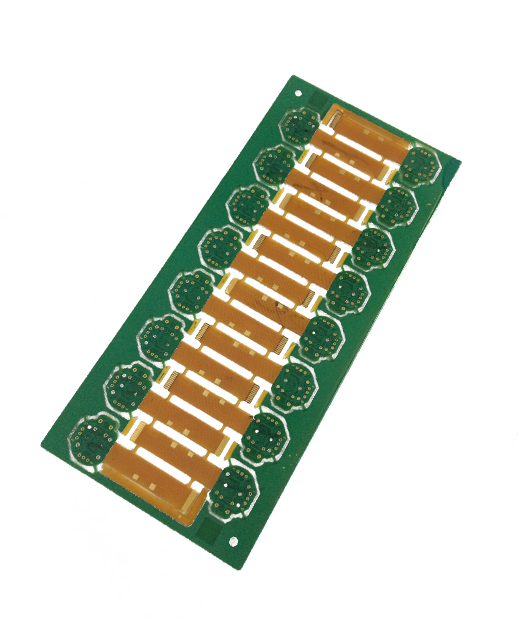

Double-sided Rigid Flexi PCB

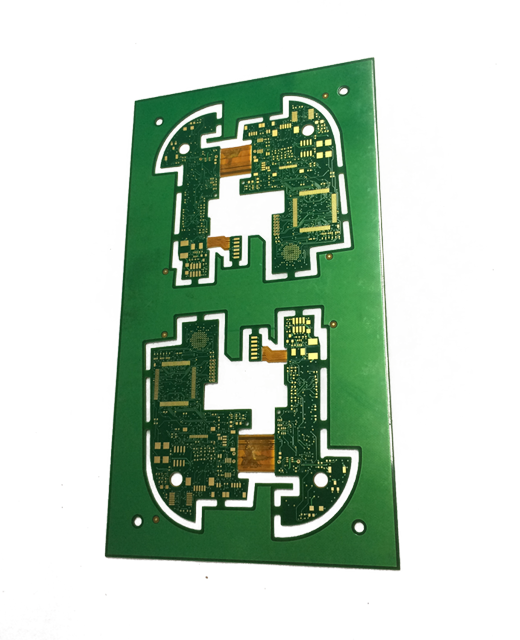

2 Sided Rigid Flexible PCB
Double-sided Rigid-flex PCB
Name:Double Sided Rigid flexi PCB
Base plate: FR4 TG170
Plate thickness: 0.8mm
Layers: 2
Minimum line width and line spacing: 0.15/0.1mm
Minimum aperture: 0.25mm
Thickness of finished copper: 1/2oz
Surface treatment: ENIG
Name:Double-sided Rigid Flexi PCB
Base plate: FR4 TG140
Plate thickness: 1.2mm
Layers: 2
Minimum line width and line spacing: 0.15/0.12mm
Minimum aperture: 0.25mm
Thickness of finished copper: 1 oz
Surface treatment: ENIG
Name:Double-sided Rigid Flexi PCB
Base plate: FR4 TG170
Plate thickness: 0.6mm
Layers: 2
Minimum line width and line spacing: 0.1/0.15mm
Minimum aperture: 0.2mm
Thickness of finished copper: 1/2 oz
Surface treatment: ENIG
Name:Double-sided Rigid Flexi PCB
Base plate: FR4 TG170
Plate thickness: 0.6mm
Layers: 2
Minimum line width and line spacing: 0.1/0.15mm
Minimum aperture: 0.2mm
Thickness of finished copper: 1/2 oz
Surface treatment: ENIG


Wat rationeel is, is actueel en wat actueel is, is rationeel - Georg Wilhelm Friedrich Hegel.

PCB wordt veel gebruikt in onze huishoudelijke apparaten, industriële productiemachines en apparatuur. Over het algemeen verwijst PCB echter naar stijve PCB. Hoewel stijve PCB het meest wordt gebruikt, maar met verschillende toepassingsscenario's en functionele vereisten, ontstond ook een stijve flexibele printplaat .

Stijf-flexibele PCB is op grote schaal gebruikt en ontwikkeld, wat onlosmakelijk verbonden is met zijn superieure prestaties.

Met de ontwikkeling van PCB-ontwerp en productietechnologie zijn er Dubbelzijdige star-flexibele PCB's, meerlagige rigid-flex PCB's (3-laags, 4-laags, 5-laags, 6-laags, 8-laags, 10-laags, 12-laags, 14 lagen), enz.

Wat is "Rigid-Flex PCB"?


Rigid-Flex circuit is gemaakt van een combinatie van een PI flex materiaal ingeklemd tussen FR4 epoxy of Polyimide stijve lagen.

Rigid-Flex printplaten bestaan ​​uit een combinatie van stijve en flexibele printplaten die permanent met elkaar zijn verbonden.

Boren en plateren worden verwerkt in de ingeklemde gebieden.

Flex-Rigid PCB is een goede oplossing voor dynamische toepassing. De hele kosten kunnen winstgevend zijn en de betrouwbaarheid van het apparaat verhogen.

Het gebruik van Rigid-Flex-printplaten kan de totale kosten van het eindproduct verlagen.

Afhankelijk van de toepassing kan de complete Rigid-Flex-printplaat symmetrisch worden vervaardigd met naar binnen flexibele lagen, of asymmetrisch met naar buiten flexibele lagen
Three kinds of common rigid-flexible PCB

Wat maakt Rigid-Flex Circuits anders dan Flex?


In een Rigid-Flex PCB worden boren en plateren verwerkt via Rigid-Flex sandwichgebieden.

In een flexibele printplaat met stijve verstijving, geen plating door star deel.

Rigid-Flex is een complexe verzameling van rigide onderdelen en flex-onderdelen. Rigid Part kan worden ontworpen als een HDI-product.

Meerlagige Rigid-Flex Circuits-structuur


Twee of meer geleidende lagen met flexibel of stijf isolatiemateriaal als isolatoren tussen elk, buitenlagen kunnen afdekkingen of blootgestelde kussens hebben.

Rigid-Flex heeft geleiders op de stijve lagen, waardoor het zich onderscheidt van meerlagige circuits met verstijvers. Geplateerde doorgaande gaten strekken zich uit door zowel stijve als flexibele lagen (met uitzondering van blinde en begraven via's).

Toegangsgaten of blootgestelde kussens zonder afdekkingen kunnen zich aan een of beide zijden bevinden; via's of interconnecties kunnen volledig worden afgedekt voor maximale isolatie.

Verstijvers zijn optioneel.

Stijve flexibele PCB Instant Quote met snelle levering


Vraag offertes aan voor stijve flexibele printplaten

Rigid-flex printplaten zijn PCB's die starre en flexibele printtechnologieën combineren.

Een Rigid-flex PCB-ontwerp verbetert de betrouwbaarheid van toepassingen door het aantal verbindingspunten te verminderen. Hoe minder interconnectie je hebt op een ontwerp, hoe sterker je printplaat is, uiteindelijk het verlagen van de uiteindelijke kosten van je apparaat of applicatie.

JingHongYi PCB biedt de beste kwaliteit enkelzijdige, dubbelzijdige of meerlagige Rigid-flex PCB's.

Waarom wordt rigid-flex PCB veel gebruikt?


Vanwege de enorme voordelen van stijve flexibele PCB, wordt het veel gebruikt in de volgende producten en industrieën:

  • Ruimtevereisten kunnen worden geminimaliseerd door 3D toe te passen
  • Door de noodzaak van connectoren en kabels tussen de afzonderlijke stijve delen te verwijderen, kunnen de plaatgrootte en het totale systeemgewicht worden verminderd.
  • Door de ruimte te maximaliseren, is er vaak een lager aantal delen.
  • Minder soldeerverbindingen zorgen voor een hogere verbindingsbetrouwbaarheid.
  • Behandeling tijdens montage is gemakkelijker in vergelijking met flexibele platen.
  • Vereenvoudigde PCB-assemblageprocessen.
  • Geïntegreerde ZIF-contacten bieden eenvoudige modulaire interfaces met de systeemomgeving.
  • Testomstandigheden zijn vereenvoudigd. Een volledige test voorafgaand aan installatie wordt mogelijk.
  • Logistieke en assemblagekosten worden aanzienlijk verlaagd met Rigid-Flex-platen.
  • Het is mogelijk om de complexiteit van mechanische ontwerpen te vergroten, wat ook de mate van vrijheid voor geoptimaliseerde behuizingsoplossingen verbetert.

Stijf Flex PCB-ontwerp


Verschillende toepassingen bepalen het ontwerpidee van een star-flexibele PCB.

Nieuwe productontwerpen in combinatie met verbeterde flexcircuittechnologieën hebben nieuwe ontwerpregels voor starre flex-PCB's geïntroduceerd.

Wanneer u rigid-flex PCB's ontwerpt, denk dan aan elektromechanische factoren die zowel het flexcircuit als het stijve board beïnvloeden.

Voordat we overgaan op het juiste ontwerp van een dergelijke PCB, moet u ook rekening houden met bepaalde factoren. Technologie verandert en evolueert naarmate de jaren verstrijken; dit betekent dat mensen met nieuwe ontwerpen komen en methoden voor het maken van een Rigid Flex PCB zijn en zullen altijd anders zijn, dus er is geen absolute manier om een ​​stijve Flex PCB te maken.

Afhankelijk van de toepassing van de starre flex en het doel, kunnen het ontwerp en de lay-out bovendien heel anders zijn dan het standaardontwerp, dus houd er rekening mee dat het doel van de PCB het ontwerp van de PCB aanzienlijk kan beïnvloeden.

De dikte van een Rigid Flex PCB is erg subjectief, omdat het verschil, afhankelijk van het doel van de build, klein of ongelooflijk groot kan zijn. De gemiddelde plaatdikte voor een stijve Flex PCB kan ergens tussen 0,2 mm en 0,4 mm liggen. 0,2 mm is de gemiddelde dikte van een PCB-circuit met één laag en 0,4 mm is de gemiddelde dikte van een PCB met bijna 4 lagen.
Rigid-Flexible Printed Circuit Board Layout
Bij een star-flexibel PCB-ontwerp moet ook rekening worden gehouden met de gebruikte materialen en de PCB-assemblage.

Alleen wanneer veel factoren uitgebreid worden beschouwd om een ​​rigide flexibele PCB te maken die zowel duurzaam als flexibel is. Al deze methoden vormen samen een effectieve en efficiënte printplaat.

Rigid Flex PCB's technologie- en productieproces


De technologie die de meeste fabrikanten op een PCB gebruiken, verschilt afhankelijk van de fabrikant, het type PCB en de efficiëntie van de PCB. De efficiëntie van de PCB is een van de unieke eigenschappen van een stijve flex's PCB, omdat afhankelijk van de taak van de PCB de technologie die een ontwerper gebruikt aanzienlijk kan verschillen.
Rigid Flexible Circuit Board Stack UP
Het productieproces van elke PCB begint met het stapelen van verschillende lagen metaal en andere printplaten. Dit deel van het proces wordt de stapel genoemd.

De stapeling is het proces van het plaatsen van de lagen voor de stijve flexibele printplaat. Afhankelijk van de Rigid-flex printplaat kan de stapel bestaan ​​uit één, twee of vier lagen en lagen nemen toe door de toepassing van het object en door het gebruik ervan.

Factoren die de kosten van stijve flexibele PCB beïnvloeden


Rigid Flex PCB-kosten, een eeuwig woord.

De kosten van een stijve Flex PCB zijn heel anders, afhankelijk van het type rigid-flex dat u krijgt en waar u het vandaan haalt. Een rigide-flex PCB kan ergens tussen een tot vier lagen van verschillende materialen hebben om de PCB te vormen.

De prijzen van een Rigid Flex PCB variëren sterk, afhankelijk van het type PCB dat u wilt en de lagen die het zal bevatten. Het betekent dat, afhankelijk van het type PCB dat u nodig heeft, de prijs zal stijgen of dalen.

Een andere factor die de kosten van de PCB goedmaakt, is de ontwikkelaar of fabrikant. Afhankelijk van de fabrikant kan de prijs redelijk of absurd zijn. Deze hoge prijs wordt echter gerechtvaardigd door de verbluffende kwaliteit van het product en de enorme aandacht voor detail die de duurdere fabrikant aan uw product zal geven.
