JingHongYi PCB (HK) Co., Limited

12 lagen begraven blind via stijve flex print

12 lagen begraven blind via stijve flex print

betaling Type: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. orde: 1 Piece/Pieces

Voeg toe aan mandje

Basis informatie

    Copper Thickness: 18um

    Surface Treatment: Immersion Gold 2 Mil

    Application: Ship

    Type: 12 Layer Rigid-Flex PCB

    Specification And Size: 95mm * 151mm

    Solder Mask: Black Ink, White Character

Additional Info

    verpakkingen: Vacuümpakket

    produktiviteit: 10000

    merk: JHY PCB

    vervoer: Ocean,Air

    Plaats van herkomst: China

    Certificaat: ISO9001

Beschrijving

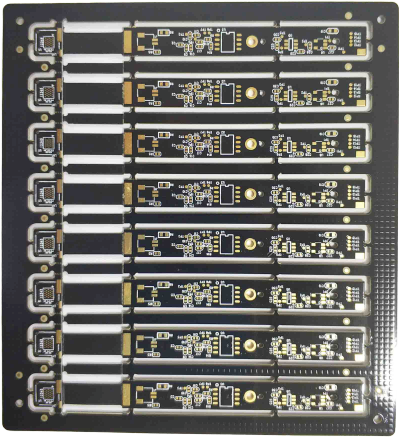

12-Layer Rigid-Flex PCB

Type : 12-laags Rigid-Flex PCB (begraven blinde gatenplaat)
Specificatie en grootte : 95 mm * 151 mm
Koperdikte: 18um
Plaatdikte : PCB = 1,0 mm ± 0,1 mm / FPC = 0,18 mm ± 0,03 mm
Diafragmaafmeting : doorvoergat 0,2 mm, blind gat 0,1 mm, begraven gat 0,1 mm
Oppervlaktebehandeling : Immersion Gold 2 Mil
Soldeermasker : zwarte inkt, wit karakter
Toepassingsveld : verzenden


12 Layer Rigid-Flex PCB with 2 Layer Flex PCB

12-laags Rigid-Flex PCB met 2-laags Flex PCB

Model : Rigid-flex board-12 laag
Lagen : 12
Materiaal : FR4 + polyimide
Oppervlaktebehandeling : HASL
Min. Lijnbreedte / afstand : 4/4 mil
Afwerkingsdikte : 0,2 mm (flex), 1,6 mm
Min Heet : 0.4 mm


Het ontwerp van een 12-laags rigid-flex PCB met 2-laags flex PCB is vergelijkbaar met dat van de 10-laags rigid-flex PCB met 2-laags flex PCB. De toevoeging van 2 lagen (dwz de 11e en 12e lagen) maakt het ontwerp echter iets complexer dan zijn tegenhanger met 10 lagen. Het 2-laags flexibele PCB-ontwerp van deze printplaat maakt het flexibeler voor productie. Een ander voordeel van deze printplaat is dat u blootgestelde pads kunt gebruiken en toegangsgaten aan beide zijden van de flex en via's aan beide zijden kunnen worden afgedekt. De flexibele tweelaags PCB bestaat uit een isolerende laag tussen de geleidende lagen. Geplateerde doorgaande gaten worden gebruikt om verbindingen tussen de lagen te maken.

We kunnen deze PCB's produceren, met een plaatdikte van 0,5 mm ~ 3,0 mm. De koperdikte kan variëren van 0,5 OZ tot 6 OZ. De afwerkingsdikte van het bord is 0,2 mm (flex). We gebruiken FR4- en polyimidematerialen voor deze platen. Voor het ontwerpen van een aangepaste PCB kunt u kiezen uit opties voor oppervlakteafwerking, waaronder OSP, HASL en onderdompelingsgoud.


12 Layer Rigid-Flex PCB with Heat Sink

12-laags rigid-flex printplaat met koellichaam

FPC-laag : 4 lagen flexibele circuits
Stijve plank : 12 lagen
FPC-dikte : 0,3 mm
FPC Grondstof : Polyimide
Stijve plaatmateriaal: FR4
Koper: 1 OZ
FPC Surface Process : ENIG
FR4 Dikte : 1,6 mm
Breedte / ruimte: 4mil / 4mil


We hebben een combinatie van FR4- en polyimidematerialen gebruikt. Deze materialen ondersteunen uitstekende thermische stabiliteit, mechanische eigenschappen en elektrische isolatie. Om ervoor te zorgen dat de warmteverdeling ook goed wordt bereikt, hebben we een component van het koellichaam toegevoegd aan het ontwerp van de PCB. Onze fabricagemogelijkheden stellen ons in staat om PCB's te voorzien van een plaatdikte variërend van 0,02 ″ tot 0,12 ″. Twee lagen zijn gewijd aan kracht en aarde. De kracht- en grondvlakken zorgen voor een betere verdeling van elektrisch vermogen. Deze eigenschappen, samen met hoogwaardige fabricage, maken de 12-laags PCB tot een perfecte keuze voor elektrische en mechanische toepassingen.

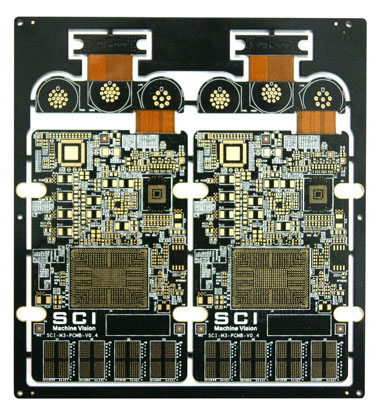

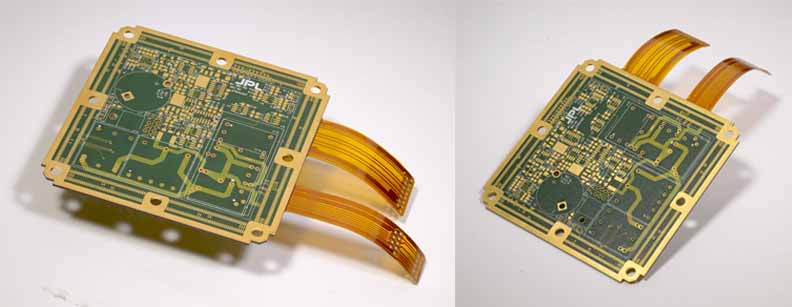

12-Layers-rigid-flex-PCB

12 Lagen stijve flex-PCB

Lagen : 12 lagen
Dikte : 1,6 mm
Laagdikte koper : 1 OZ
Binnenlaag koperdikte : 1 OZ
Min . Gatgrootte: 0,2 mm
Min lijnbreedte / ruimte : 3mil
Afwerking oppervlak : ENIG
Kenmerken : Hoge meerlagige rigid-flex PCB-structuur


Wat rationeel is, is actueel en wat actueel is, is rationeel - Georg Wilhelm Friedrich Hegel.

PCB wordt veel gebruikt in onze huishoudelijke apparaten, industriële productiemachines en apparatuur. Over het algemeen verwijst PCB echter naar stijve PCB. Hoewel stijve PCB het meest wordt gebruikt, maar met verschillende toepassingsscenario's en functionele vereisten, ontstond ook een stijve flexibele printplaat .

Stijf-flexibele PCB is op grote schaal gebruikt en ontwikkeld, wat onlosmakelijk verbonden is met zijn superieure prestaties.

Met de ontwikkeling van PCB-ontwerp en productietechnologie zijn er Dubbelzijdige star-flexibele PCB, meerlagige rigid-flex PCB (3-laags, 4-laags, 5-laags, 6-laags, 8-laags, 10-laags, 12-laags, 14 lagen), enz.

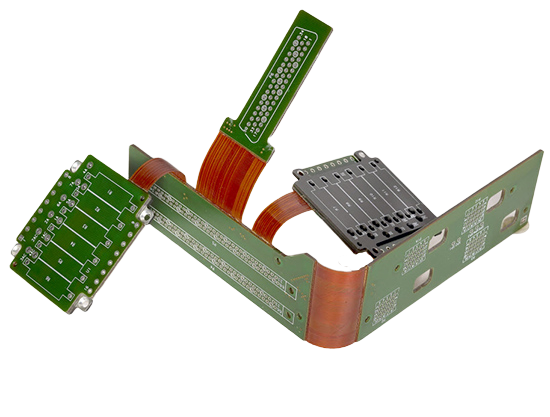

Wat is "Rigid-Flex PCB"?


Rigid-Flex circuit is gemaakt van een combinatie van een PI flex materiaal ingeklemd tussen FR4 epoxy of Polyimide stijve lagen.

Rigid-Flex printplaten bestaan ​​uit een combinatie van stijve en flexibele printplaten die permanent met elkaar zijn verbonden.

Boren en plateren worden verwerkt in de ingeklemde gebieden.

Flex-Rigid PCB is een goede oplossing voor dynamische toepassing. De hele kosten kunnen winstgevend zijn en de betrouwbaarheid van het apparaat verhogen.

Het gebruik van Rigid-Flex-printplaten kan de totale kosten van het eindproduct verlagen.

Afhankelijk van de toepassing kan de complete Rigid-Flex-printplaat symmetrisch worden vervaardigd met naar binnen flexibele lagen, of asymmetrisch met naar buiten flexibele lagen
Three kinds of common rigid-flexible PCB

Wat maakt Rigid-Flex Circuits anders dan Flex?


In een Rigid-Flex PCB worden boren en plateren verwerkt via Rigid-Flex sandwichgebieden.

In een flexibele printplaat met stijve verstijving, geen plating door star deel.

Rigid-Flex is een complexe verzameling van rigide onderdelen en flex-onderdelen. Rigid Part kan worden ontworpen als een HDI-product.

Meerlagige Rigid-Flex Circuits-structuur


Twee of meer geleidende lagen met flexibel of stijf isolatiemateriaal als isolatoren tussen elk, buitenlagen kunnen afdekkingen of blootgestelde kussens hebben.

Rigid-Flex heeft geleiders op de stijve lagen, waardoor het zich onderscheidt van meerlagige circuits met verstijvers. Geplateerde doorgaande gaten strekken zich uit door zowel stijve als flexibele lagen (met uitzondering van blinde en begraven via's).

Toegangsgaten of blootgestelde kussens zonder afdekkingen kunnen zich aan een of beide zijden bevinden; via's of interconnecties kunnen volledig worden afgedekt voor maximale isolatie.

Verstijvers zijn optioneel.

Stijve flexibele PCB Instant Quote met snelle levering


Vraag offertes aan voor stijve flexibele printplaten

Rigid-flex printplaten zijn PCB's die starre en flexibele printtechnologieën combineren.

Een Rigid-flex PCB-ontwerp verbetert de betrouwbaarheid van toepassingen door het aantal verbindingspunten te verminderen. Hoe minder interconnectie je hebt op een ontwerp, hoe sterker je printplaat is, uiteindelijk het verlagen van de uiteindelijke kosten van je apparaat of applicatie.

JingHongYi PCB biedt de beste kwaliteit enkelzijdige, dubbelzijdige of meerlagige Rigid-flex PCB's.

Waarom wordt rigid-flex PCB veel gebruikt?


Vanwege de enorme voordelen van stijve flexibele PCB, wordt het veel gebruikt in de volgende producten en industrieën:

  • Ruimtevereisten kunnen worden geminimaliseerd door 3D toe te passen
  • Door de noodzaak van connectoren en kabels tussen de afzonderlijke stijve delen te verwijderen, kunnen de plaatgrootte en het totale systeemgewicht worden verminderd.
  • Door de ruimte te maximaliseren, is er vaak een lager aantal delen.
  • Minder soldeerverbindingen zorgen voor een hogere verbindingsbetrouwbaarheid.
  • Behandeling tijdens montage is gemakkelijker in vergelijking met flexibele platen.
  • Vereenvoudigde PCB-assemblageprocessen.
  • Geïntegreerde ZIF-contacten bieden eenvoudige modulaire interfaces met de systeemomgeving.
  • Testomstandigheden zijn vereenvoudigd. Een volledige test voorafgaand aan installatie wordt mogelijk.
  • Logistieke en assemblagekosten worden aanzienlijk verlaagd met Rigid-Flex-platen.
  • Het is mogelijk om de complexiteit van mechanische ontwerpen te vergroten, wat ook de mate van vrijheid voor geoptimaliseerde behuizingsoplossingen verbetert.

Stijf Flex PCB-ontwerp


Verschillende toepassingen bepalen het ontwerpidee van een star-flexibele PCB.

Nieuwe productontwerpen in combinatie met verbeterde flexcircuittechnologieën hebben nieuwe ontwerpregels voor starre flex-PCB's geïntroduceerd.

Wanneer u rigid-flex PCB's ontwerpt, denk dan aan elektromechanische factoren die zowel het flexcircuit als het stijve board beïnvloeden.

Voordat we overgaan op het juiste ontwerp van een dergelijke PCB, moet u ook rekening houden met bepaalde factoren. Technologie verandert en evolueert naarmate de jaren verstrijken; dit betekent dat mensen met nieuwe ontwerpen komen en methoden voor het maken van een Rigid Flex PCB zijn en zullen altijd anders zijn, dus er is geen absolute manier om een ​​stijve Flex PCB te maken.

Afhankelijk van de toepassing van de starre flex en het doel, kunnen het ontwerp en de lay-out bovendien heel anders zijn dan het standaardontwerp, dus houd er rekening mee dat het doel van de PCB het ontwerp van de PCB aanzienlijk kan beïnvloeden.

De dikte van een Rigid Flex PCB is erg subjectief, omdat het verschil, afhankelijk van het doel van de build, klein of ongelooflijk groot kan zijn. De gemiddelde plaatdikte voor een stijve Flex PCB kan ergens tussen 0,2 mm en 0,4 mm liggen. 0,2 mm is de gemiddelde dikte van een PCB-circuit met één laag en 0,4 mm is de gemiddelde dikte van een PCB met bijna 4 lagen.
Rigid-Flexible Printed Circuit Board Layout
Bij een star-flexibel PCB-ontwerp moet ook rekening worden gehouden met de gebruikte materialen en de PCB-assemblage.

Alleen wanneer veel factoren uitgebreid worden beschouwd om een ​​rigide flexibele PCB te maken die zowel duurzaam als flexibel is. Al deze methoden vormen samen een effectieve en efficiënte printplaat.

Rigid Flex PCB's technologie- en productieproces


De technologie die de meeste fabrikanten op een PCB gebruiken, verschilt afhankelijk van de fabrikant, het type PCB en de efficiëntie van de PCB. De efficiëntie van de PCB is een van de unieke eigenschappen van een stijve flex's PCB, omdat afhankelijk van de taak van de PCB de technologie die een ontwerper gebruikt aanzienlijk kan verschillen.
Rigid Flexible Circuit Board Stack UP
Het productieproces van elke PCB begint met het stapelen van verschillende lagen metaal en andere printplaten. Dit deel van het proces wordt de stapel genoemd.

De stapeling is het proces van het plaatsen van de lagen voor de stijve flexibele printplaat. Afhankelijk van de Rigid-flex printplaat kan de stapel bestaan ​​uit één, twee of vier lagen, en de lagen nemen toe door de toepassing van het object en het gebruik ervan.
