JingHongYi PCB (HK) Co., Limited

Stijve printplaten
Stijve printplaten
Stijve printplaten

Stijve printplaten

betaling Type: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. orde: 1 Piece/Pieces

Voeg toe aan mandje

Basis informatie

    Solder Mask Color: Green

    Silkscreen Color: White

    Type: Rigid PCB

    Layers: 2 Layer

    Base Material: FR4

    Board Thickness: 1.6mm±10%

    Copper Weight: 2oz

    Surface Finish: ENIG 1u"

    Flame Retardant Properties: 94 V-0

    Application: Industrial Controllers

Additional Info

    verpakkingen: Vacuümpakket

    produktiviteit: 10000

    merk: JHY PCB

    vervoer: Ocean,Air

    Plaats van herkomst: China

    Certificaat: ISO9001

Beschrijving

Stijve printplaten


Stijve PCB's zijn verkrijgbaar in veel verschillende variëteiten, gedifferentieerd door het aantal lagen, gebruikte basismaterialen, constructiemethoden, interconnectieschema's en gebruiksgebieden. JHY PCB biedt stijve PCB's met 1 tot 20 lagen met een duidelijke focus op miniaturisatie in x-, y- en z-as.

JHY PCB gebruikt (ultra) dunne high-end basismaterialen, met CTE-waarden in x en y tot minder dan 8 ppmK-1, om de CTE-mismatch te minimaliseren. De constructie van de planken kan parallel of opeenvolgend zijn. Met behulp van geavanceerde apparatuur kunnen zowel blinde microvias als doorgaande gaten mechanisch of met laser worden geboord. Vervolgens kunnen via's worden gevuld met koper om via stapelen of spreiden en via-in-pad-ontwerpen mogelijk te maken. Het gebruik van deze ultramoderne ontwerpkenmerken maximaliseert de ontwerpvrijheid en is een van de belangrijkste factoren voor miniaturisatie.

Als optie biedt Cicor koperen vulling van doorgaande gaten. Koper gevulde via's leveren voordelen op voor thermisch beheer en signaalintegriteit. Als dit proces niet van toepassing is, kunnen via's worden aangesloten op niet-geleidende epoxypasta's en indien nodig worden bedekt. Alle standaard oppervlakteafwerkingen kunnen op de platen worden neergelegd, waardoor onze PCB's worden afgewerkt voor alle gebruikte montagemethoden.

Zeer nauwkeurige routing- en lasermachines stellen ons in staat om buitencontouren te snijden met zeer nauwe uitlijningstoleranties voor de geëtste patronen.

Extra functies zoals:

  • Randbeplating
  • castellations
  • Gecontroleerde impedanties
  • Geplateerde of niet-geplateerde holten


Ervaren ingenieurs ondersteunen tijdens de ontwerpfasen van een printplaat om de maximale output en de best mogelijke betrouwbaarheid te bereiken.

productie mogelijkheden

  • Flexibele, star-flexibele en stijve PCB's
  • High-density interconnects (HDI's)
  • Multi-chip modules (MCM's)
  • 1-20 lagen stijve PCB's
  • Meerlagige circuits op polyimide, polyimide glas, LCP, FR-4, high-Tg, HF substraten
  • Paneel en reel-to-reel productie
  • Printplaatstructuren tot 25/25 μm (1/1 mil)
  • Lasermicrovia's met een diameter tot 30 μm (1,2 mil)
  • Mechanische via's met een diameter tot 75 μm (3 mil)
  • Koper gevulde blind via's
  • Gestapelde / gespreide microvia's
  • Dunne basismaterialen tot 12,5 μm (0,5 mil)
  • Maximale plaatdikte 3,0 mm (0,12 in)
  • Laserholtes
  • Materialen voor temperatuurbeheer
  • Uitgebreide portfolio van oppervlakteafwerkingen
  • Onderdompeling Sn
  • Immersion Ag
  • ENIG
  • ENEPIG
  • OSP
  • Galvanic Ni / Au
  • HASL


Productie van stijve printplaten

Rigid PCB Factory TourRigid PCB Factory Tour

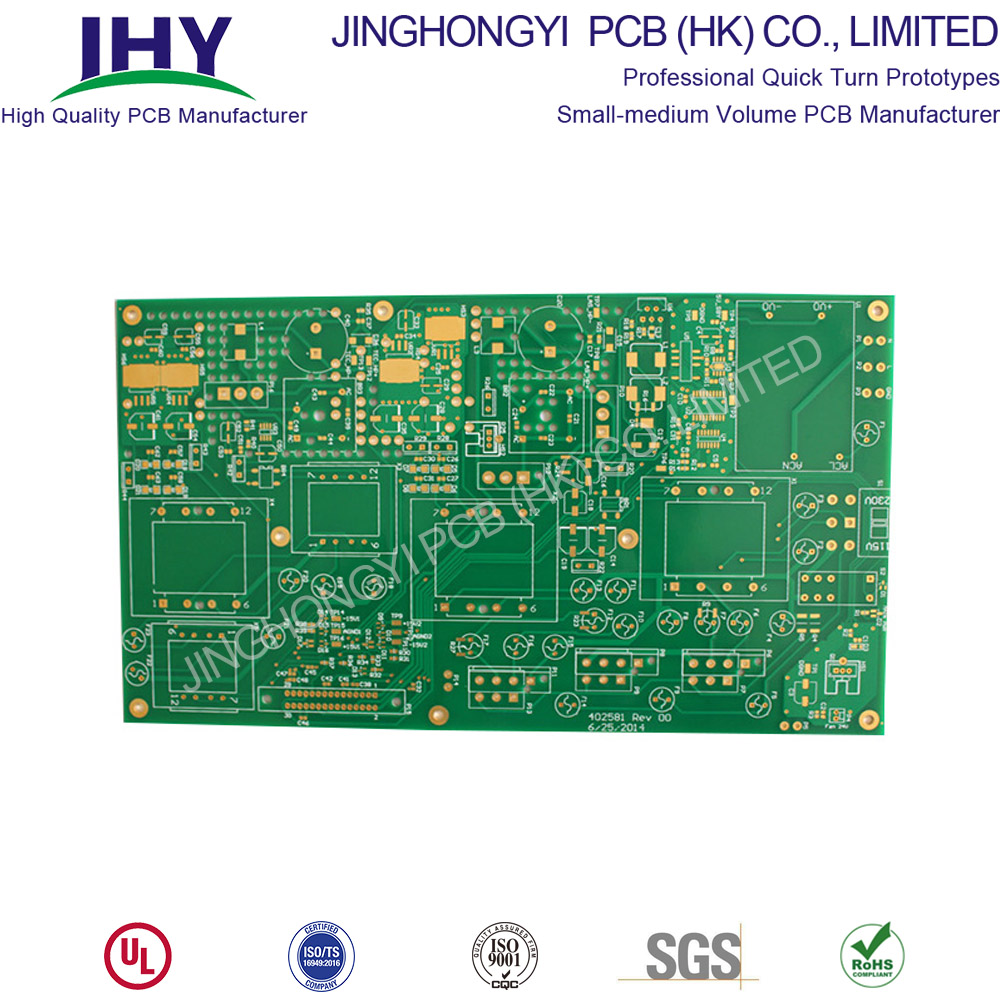

ENIG 1.6mm Green Rigid PCB

Waarom voor ons kiezen?

  • Bespaar geld en tijd! Zorg voor gemoedsrust!
  • Een professionele en betrouwbare fabrikant van PCB-prototypen.
  • Snelste PCB-prototype.
  • One-stop oplossing voor verschillende PCB & SMT stencil.
  • Lage kosten voor eenvoudige PCB's.
  • Betaalbare prijs voor hightech PCB.
  • Minimale bestellingen 1 stks.
  • 24-uurs online klantenservice.
  • Professionele PCB-ingenieur voor één-op-één service.
  • Zending op tijd.
  • Garandeer een goede service en kwaliteit van PCB-offerte tot levering.


Product & Service

  • Snelle draai PCB
  • Stijve PCB
  • Flexibele PCB
  • Rigid-flex PCB
  • Aluminium PCB
  • PCB-stencil


Certificering (UL: E466618, TS16949, ISO9001.RoHS)

UL Certification
TS16949 Certification
SGS Certification


PCB-verzending

JHY PCB biedt flexibele verzendmethoden voor onze klanten, u kunt kiezen uit een van de onderstaande methoden.

Shipment

Verzendproces
Na productie en testen worden uw PCB-bestellingen verzonden naar onze verzendafdeling. Als de fabrikant van de snelle draai-PCB, zal de JHY PCB-verzendafdeling uw PCB snel verzenden zonder in behandeling te zijn.

De verpakkingsmanier van JHY PCB

  • Gebruik een professionele PCB-vacuümzak met droogmiddel erin. Volledig gecomprimeerd.
  • Plak label en RoHs-merk. Gebruik een tweede vacuümzak om de planken opnieuw te beschermen, vacuüm gecomprimeerd, zorg dat er geen uitzondering is.
  • Microsectie rapport en Tin testbord worden samen met PCB in dozen geplaatst.COC (certificaat van overeenstemming) zal per e-mail in PDF naar de klant worden verzonden.
  • Verschillende lagen dikke EPE (Expand aple poly ephylene) worden volledig in openingen tussen PCB's en dozen gevuld. De dikte van 1 laag EPE is 10 mm.
  • Neutrale verpakking wordt aangenomen als er geen speciale vereisten zijn. Sterke en dikke dozen (dikte: 10 mm, 7 lagen). Kartons van verschillende afmetingen zijn ontworpen om te voldoen aan de vraag naar verschillende PCB-afmetingen. Alle pakketten vallen binnen de gewichtslimiet van dozen. Voor massaproductieorder, normaal niet meer dan 21kg per karton.
  • Alle dozen die met stevig plakband zijn verzegeld, moeten twee keer worden verzegeld om ze duurzamer te maken.
  • Vast PP / PET-omsnoeringsmateriaal wordt buiten dozen gebruikt.
  • Verzendmerk, breekbaar merk en postcodelabel worden allemaal duidelijk geplakt.
Wat we ook doen of waar we aan denken, is ervoor zorgen dat boards veilig en snel naar de klant worden verzonden.

Hoe uw PCB verzenden?

  • Ten eerste zal de JHY PCB-verzendafdeling het orderadres en de factuur afdrukken.
  • Ten tweede zal JHY PCB de verzendinformatie instellen op de website van het logistiek bedrijf.
  • Ten derde zullen de medewerkers van het logistiek bedrijf het pakket ophalen bij JHY PCB en het naar u verzenden.

Zending Termijn

Met het oog op een betere klantenservice en het voldoen aan de vraag van de klant, biedt JHY PCB de volgende verzendmethoden.
JHY PCB is ervaren in exporteren. Voor PCB Prototype en kleine tot middelgrote volume PCB-bestelling hebben we een stabiele en langdurige goede relatie met expediteur, zoals het internationale expressbedrijf DHL, FedEx, TNT, UPS. Voor massaproductieorder hebben we een beroemde en betrouwbare rederij voor ondersteuning.


FAQ
Q1: Wat is uw minimale bestelhoeveelheid?
A: Onze MOQ is 1 STUKS.
Q2: accepteert u PCB-ontwerp met verschillende boards op één paneel?
A: Natuurlijk kunnen we verschillende boards op hetzelfde paneel maken.
Q3. Zijn mijn gerberbestanden veilig?
A: We beschermen het intellectuele eigendom voor klanten in het hele proces. Alle documenten van klanten worden nooit gedeeld met derden.
Q4: Wat is nodig voor offerte?
A: Hoeveelheid, PCB-gerberbestand, technische vereisten (materiaal, plaatdikte, oppervlakteafwerking, koperdikte, kleur soldeermasker, zeefdrukkleur, ...)
Q5.Hoe verzendkosten te citeren?
A: De verzendkosten worden bepaald door de verzendwijze (naam expediteur, bezorgdagen), bestemming, gewicht en afmetingen van pakketten. Laat het ons weten als u uw eigen expediteur gebruikt.


Product Categorie : Rigid PCB
